ZK5213達人多軸鉆床的安裝與調試
數控ZK系列達人多軸鉆床,增加觸摸屏,采用全自動PLC控制,光柵尺控制進給深度,操作界面簡單易用。采用深孔加工程序,多段進給多次排屑,實現深孔加工。
達人多軸鉆床ZK5213安裝與調試
一、 安裝
1、機床的吊運
機床的重心較高,在用叉車起動時應注意機床的平衡性。如用繩索起吊,必須注意周?chē)踩?,防止?cè)翻。
注:機床和吊繩之間應放置較軟的保護性物品,以免損壞機床油漆。
2、機床的清洗
出廠前機床的表面涂了一層防銹油。安裝后,必須用煤油或清洗劑進行清洗。
注:不能用汽油或腐蝕性的溶劑清洗機床,并注意防火。
3、機床的安置
在機床的周?chē)鷳?yīng)留出足夠的空間(機身四周留約1M左右),以便于添加保護罩、油箱拉出加油,及操作工人上下料。
4、調平多軸鉆床
當機床吊放到地腳螺釘上以后,將水平儀放置在機床工作臺導軌面上交替移動,并不斷微調地腳螺栓,直至平整為止。
注:沿工作臺導軌平面的縱橫向方向移動時,水平儀續數誤差應小于0.1/1000;水平儀請選用讀數為0.02mm/m的框式水平儀或合像水平儀。
二、調試
1、接水泵電源和添加冷卻水
水泵電源線一頭接于底座背面插孔,一頭接于水箱泵旁邊,以螺母擰緊。往水箱內加冷卻水和5-8%皂化液,直到箱滿為止,約60L。
注:冷卻水泵不可在水箱中沒有冷卻水的情況下運轉,否則會損壞冷卻水泵;冬季,如果冷卻水結凍,不可開機,應用+10攝氏度左右的溫水融化,否則會損壞水泵。
2、添加液壓油
在使用機器前,必須先加干凈液壓油,直到油面計黑線位置。
注:冬天用L-HL32,夏天用L-HL46

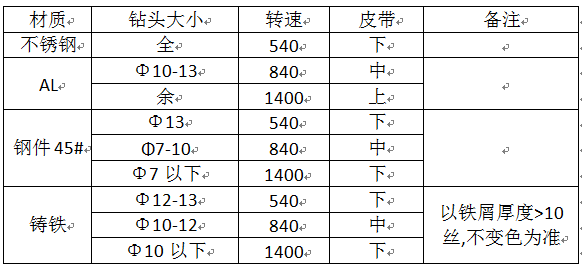

3、調節主軸轉速
4、調速閥
旋轉調速閥控制進給速度
不銹鋼一般放在1檔,最終都需要在參考值范圍左右微調。
5、接通電源
50HZ/380V三相交流電源電源線截面2.5mm 以上
5根線,3根三相線先無順序接上(L1、L2、L3),并接好地線和零線,接通電源后,確認鉆頭旋轉方向,如果鉆頭反向旋轉,則將任意2根電線相互調換接上即可。
注:應該由專業電工依照國標進行配電,配電時應先斷電,并確認電壓值。
6、安裝鉆頭
7、調整移動臂
將鉆頭對準鉆孔的位置,升降機架左右微調移動臂位置,鎖緊移動臂的鎖緊螺母,固定移動臂。
8、工作行程
先啟動油泵
第一步:機頭升到一定高度后,觸摸屏按“置原點”“確定”。
第二步:下降一點機頭,按“回原點”,待機架回到原點后確定在零位。
第三步:“下降”,機頭降至工件表面,觸按“置表面”,“確定”。
第四步:“回原點”,“數據設定”,“鉆孔深度”,輸入需要的深度。
第五步:“返回”,“自動控制”,“水泵自動”,放上工件就可以開始試鉆了。
