漢力達液壓

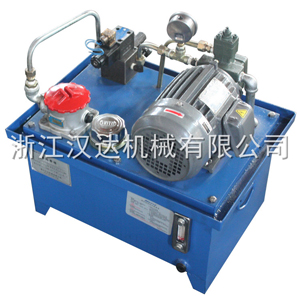

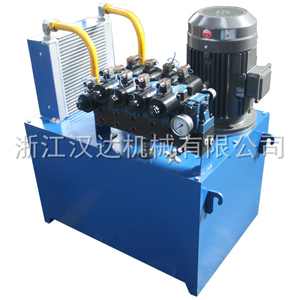

中小型液壓泵站
產品名稱:中小型液壓泵站
產品品牌:HANLDA漢力達
產品類別:漢力達液壓產品
產品型號:
市場售價:
產品詳細
浙江漢達承接小型液壓泵站、微型液壓站的設計加工,質量保證,價格實惠。同時生產液壓缸和液壓閥。可根據客戶的生產要求、設計定做各種控制功能的液壓系統。以高性價比、短交貨期的優勢,產品銷往全國各地。
1,各種非標液壓系統
2,可應用于機床、冶金、橡塑行業各種工程液壓系統
a、低噪音:施工細致、品質精確、噪音低;
b、低能源:油路設計合理;
c、省空間:泵與電機直接結合、節省空間;
d、機種豐富:油路多種組合、機種豐富;
e、標準油路、控制回油、保養維修容易;
f、特殊機種能隨客戶需求調整、接受訂制。
液壓泵站型號選擇
YZL160E-D2.2G
YZ-液壓泵站
L-結構型式:L=設置立式、W=上置臥式、B=旁臥式
160-油箱容積(升)
E-壓力等級:無標記=6.3MPA;E=16MPA;F=21MPA ;H=31.5MPA
D-油泵類型:D=單級葉片泵;S=雙級葉片泵,B=變量葉片泵,C=齒輪泵,Z=柱塞泵
2.2-電動機功率(前瓦)
G-回路連接形式:無標記=集成塊式;G=板式元件管路連接
主要技術參數:油箱的有效儲油量及電機功率。
油箱容積共有以下18種規格(單位:升):
25 40 63 100 160 250 400 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300
液壓泵站可根據用戶要求及依據工況使用條件做到:
1、按系統配置集成塊
2、可設置冷卻器、加熱器、蓄能器
3、可設置電氣控制裝置
外形尺寸
YZL上置立式液壓泵站外形尺寸圖
油箱容積(L) | L(mm) | B(mm) | H(mm) |
25 | - | - | - |
40 | - | - | - |
63 | - | - | - |
100 | 700 | 500 | 520 |
160 | 800 | 600 | 600 |
250 | 900 | 700 | 700 |
400 | 1000 | 800 | 850 |
630 | 1200 | 900 | 930 |
800 | 1300 | 1000 | 970 |
油箱總高度尺寸按集成塊多少或電機而定。
YZW上置臥式液壓泵站外形尺寸圖
油箱容積(L) | L(mm) | B(mm) | H(mm) |
100 | 700 | 500 | 520 |
160 | 800 | 600 | 600 |
250 | 900 | 700 | 700 |
400 | 1000 | 800 | 850 |
油箱總高度尺寸按集成塊多少或電機而定。
YZB旁臥式液壓泵站外形尺寸圖
油箱容積(L) | L(mm) | B(mm) | H(mm) |
250 | 900 | 700 | 700 |
400 | 1000 | 800 | 850 |
630 | 1200 | 900 | 930 |
800 | 1300 | 1000 | 970 |
1000 | 1400 | 1100 | 1080 |
1250 | 1400 | 1100 | 1180 |
1600 | 1600 | 1200 | 1180 |
2000 | 1800 | 1300 | 1300 |
2500 | 2000 | 1400 | 1300 |
3200 | 2200 | 1500 | 1400 |
4000 | 2500 | 1500 | 1500 |
5000 | 2500 | 1800 | 1500 |
6300 | 2800 | 1800 | 1600 |
油箱總高度尺寸按集成塊多少或電機而定。
常見問題
1,液壓泵站用油及工作條件
推薦采用32#和46??鼓ヒ簤河?。最適宜的油溫為30~55℃,當油溫低于15℃或大于60℃時禁止運行,為調節油溫可事先加熱或冷卻。液壓油一般使用1~6個月應更換一次,并清洗油箱,去除污垢塵埃。液壓傳動最忌諱油液變臟變質,否則塵埃糊在吸油過濾器上,產生噪音加劇,使油泵壽命降低,所以要經常保持油液潔凈。
2,外接控制線引入及閥控制電壓
外接電氣控制線由電氣盒引入,請?zhí)貏e注意電機轉向應與油泵上所標識的箭頭方向一致。電磁閥的控制電壓:交流電磁鐵一般為~220V,直流電磁鐵為24V,控制電壓必須與電磁鐵標牌所示的相一致。對于帶記憶元件的電磁閥應短時通電。
3,油泵電機的啟動
液壓泵站的油泵電機啟動與其它機械一樣,要求空載(卸荷)啟動,待短暫運行后,再行加載工作,一般情況下,工作過程中不宜頻繁啟、閉電機。在低溫啟動時,需調整溢流閥為1/2的額定壓力,再反復點動電機,使溢流閥全溢流,給液壓油加溫,待溫度升高至20℃左右,再投入正常運行。(有加熱器的可直接加熱升溫)
4,一般配機調整順序
(1)將液壓泵站擦拭清理干凈后安裝,用地腳螺釘固定(小容量液壓泵站可直接放在地板上),調平清洗后注油。
(2)參照液壓原理和液壓管路圖鋪設管路。
(3)參照電氣原理圖引入電氣控制線。
(4)將全部壓力閥調節手柄放松(一般為逆時針旋轉),點動電機,檢查轉向,確保轉向正確。
(5)啟動電機,對于定量泵系統需調節溢流閥,對于變量泵先調節流量再調節溢流閥至系統使用壓力,注意消除外接管路漏油。
(6)依次調整壓力閥、流量閥到規定狀態,手動電磁換向閥,檢查執行機構動作是否正確。
(7)用電氣調試循環,檢查主機動作是否正常。
(8)調試電氣、液壓擋鐵至規定位置,確保行程發信。
(9)用電氣調試循環,調節流量閥,保證運動速度,完成規定循環。
(10)用電氣半自動循環,連續運行半小時,確認無誤,力量、速度滿足要求,即可投入半自動或自動循環正常工作。
包裝清單
1,產品 2,出庫單:客戶按出庫單來清點貨物,如果貨物與出庫單有不符之處,請于收貨當日聯系我司。
